エフェクト・ボード製作その214

マキ様オーダー品


こちらのボードご依頼者様は、当店HPとブログを観てご相談を頂きました★
聞けば精力的にバンド活動をされておられるとの事で、制作期間が限られる中でのご相談でしたが、無事仕上げて納期前にお引渡しが出来ました♪

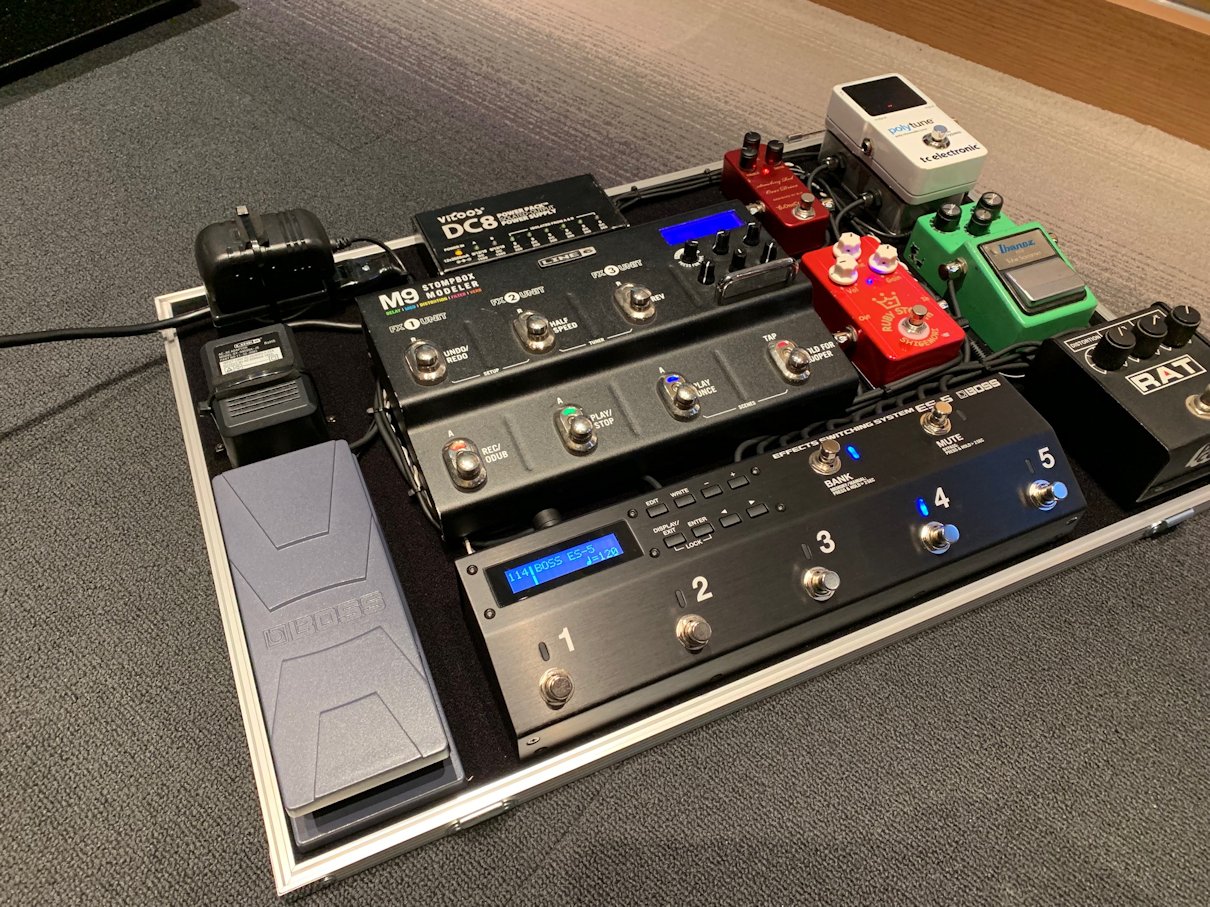

t.c.electronics Polytuneの下にJunction Boxを設置してセッティングが素早く出来る様にしております。また、ケーブル類はFreeTheTone Solderlessを使用しておりますので、ボード自体も軽量化出来ます。



ボードはPULSE製のEC-06を採用。手前に設置されたPROCO RAT2は電池パネルが途出している事もあり、床上げをしてガッチリ固定をしております。
最前列中央に設置されたスイッチャーは"Musicom EFX-LE"です。このモデルはコンパクトなサイズでありながら6系統Loop+Vol.Loop搭載、そしてMIDI機能も充実している優れもの★FreeTheTone、BOSS、OneControlなど有名メーカーひしめくスイッチャーのカテゴリーの中で、今巷でジワジワと人気が出てきているメーカーですね。



そして中央に設置されているのがLine6 M9です。こちらのエフェクターはEFX-LEでMIDI制御出来る様にしております♪
そして、Expression PedalにBOSS EV-30を搭載。

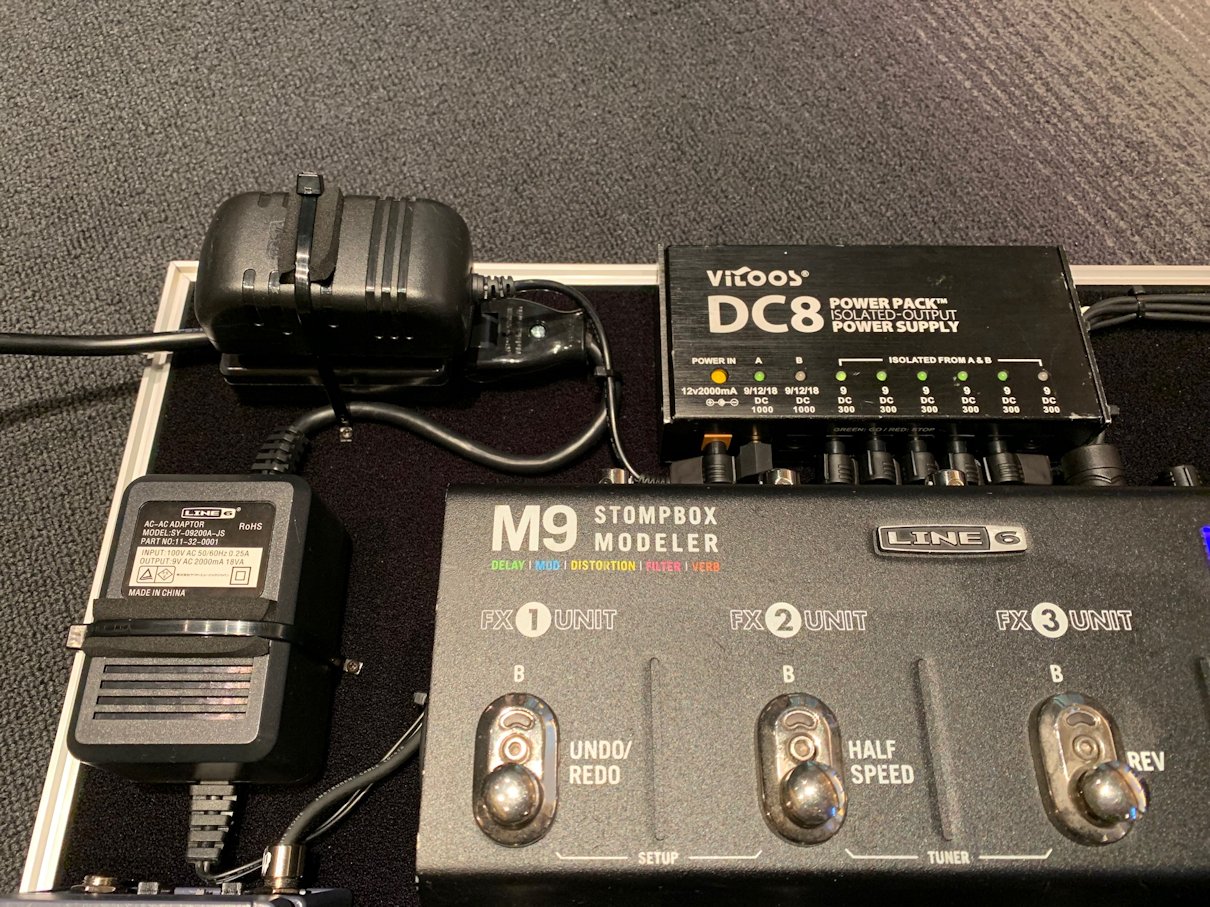

電源についてですが、今回はユーザー様持ち込みのパワーサプライに加えてAC Tapを増設し、全ての電源を一括供給出来る様にアレンジしてみました。
M9のアダプターが一番のネックで、こちらはACケーブル自体を短くカットして綺麗に組込み出来たかと思います。

ここからは、マキ様のコメントです。

●ご依頼頂きました経緯・コンセプト

初めてプログラマブルスイッチャーを導入し、midiの設定もしたいということで
調べている中でドクターMisuicさんのページを見つけて拝見しました。
ケーブルの取り回しや電源まわりも上手く出来る自信もなかったので
今後のお手本にしたいと思い、ご相談しました。


●完成後のご感想

スイッチャーの選定も迷っていたので、藤原さんが相談にのってくださってありがたかったです。
とてもきれいに製作して頂き嬉しかったです。
とにかくタイトなスケジュールでお願いしたので、
完成の際も操作方法などを丁寧に教えて頂き、すぐに使えるようになりとても助かりました。
ありがとうございました!

CUICUIというバンドでギターを担当されているマキ様。
このボードを使用しての初ワンマンライブに挑むとの事。
ドクターMusicもCUICUIを応援致します★

http://cuicuicuicui.com/

当店をご利用頂きましてありがとうございました。

今後共変わらぬご愛顧賜ります様お願い申し上げます。
