エフェクト・ボード製作その213

神戸様オーダー品


こちらのご依頼者様は、以前より当店をご贔屓頂いておりますお客様です。
この度

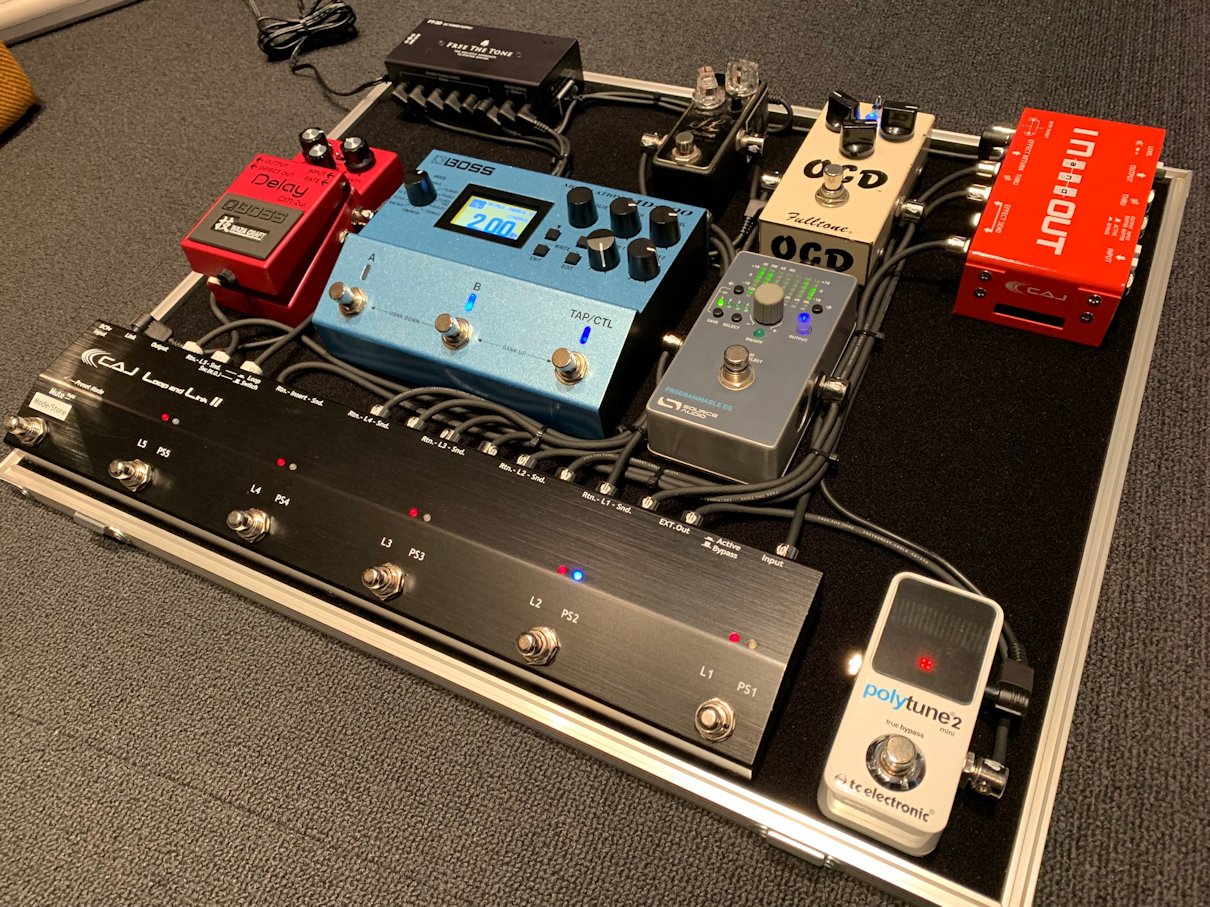

、持ち運びのし易い簡易的なシステムをご検討頂いておりましたので、今回この様なコンパクトなサイズのボードを制作させて頂きました★軽量且つ実用性の高いシステムという事で、各エフェクターもしっかりツボを心得た機器のみに絞り込んだシステムと言えます。

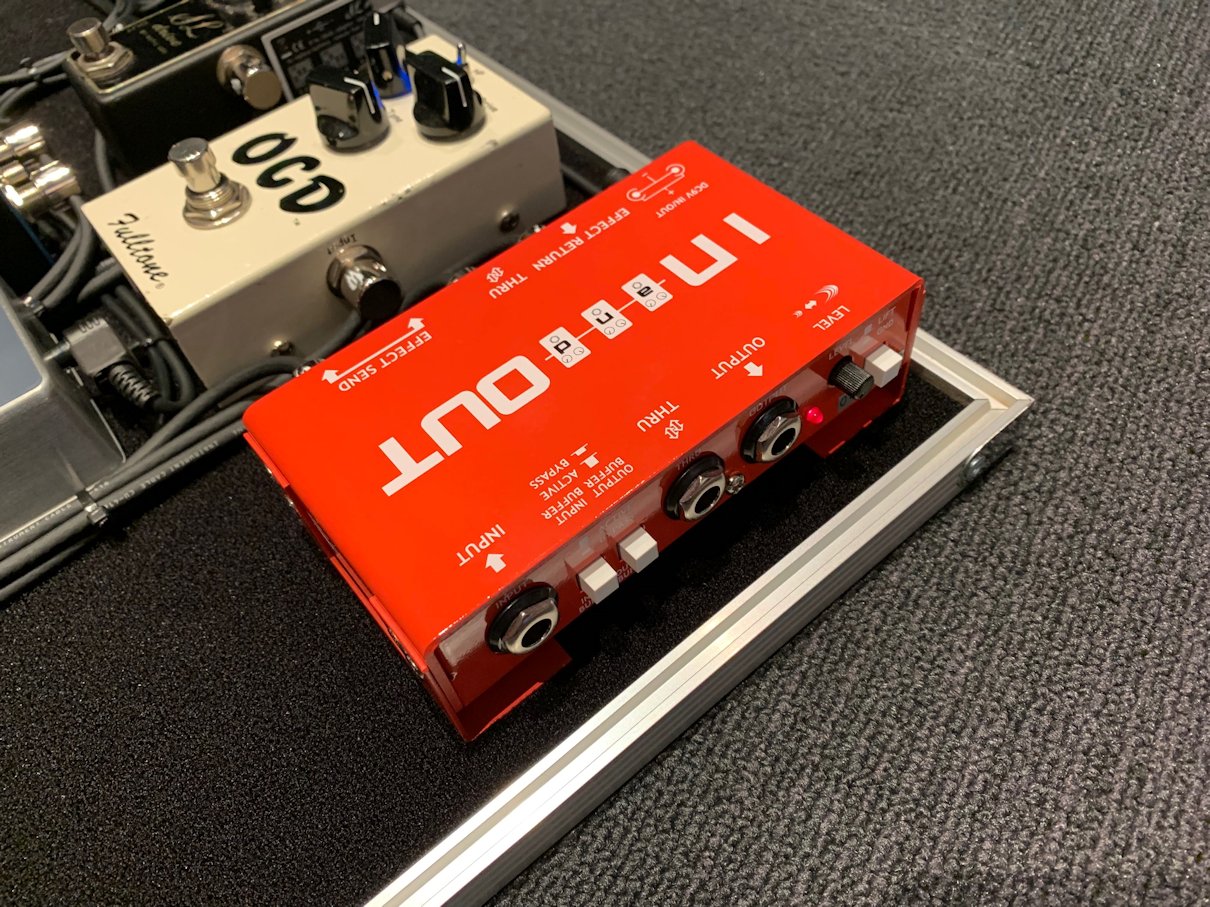

ボード右上に設置された"CAJ In And Out"は高品位Buffer回路を搭載したJunction Boxとなります。入出力にそれぞれBufferを通す事で、各エフェクターのポテンシャルを最大限に引き出しつつ、呼び出したエフェクターの出力インピーダンスによる音圧レベルを揃える事が出来ます。
また出力側にはLevel調整ツマミが搭載されておりますので、エフェクターを通す事での音圧低下を補正する事が出来ます。
今回は、ボードにボルトオン設置しました♪



Tunerは"t.c.electronic Polytune Mini"を設置。またLoop内にはSource Audioより発売されておりますProgrammable EQ、Fulltone OCD(Ver.2)、Xotic SL Drive、BOSS MD-500、BOSS DM-2wを設置。
手前に設置されたLoop Switcherは既に多くのギタリスト/ベーシストが愛用しているCAJ Loop&Link2となります。
特にEQは、4種類のEQセッティングを記憶可能でMIDIでの呼び出しも可能(Loop&Link2はMIDI未搭載なので、呼び出しはスイッチ長押しで切替えます)と多機能なEQです。
実は、この機器。ちょっと面白い事が出来るのです★
EQセッティングをちょっと極端なセッティングにしてそれぞれ4種類記憶しておきまして、今度はスイッチを踏んでプログラムが1~4へスクロールするスピードを変えられるので、これを速くしておきます。
すると、スイッチを長押しする度に「ピコピコ♪」と順番にEQセッティングが変わる為、シーケンス的な面白い効果音を作る事が出来ます★
是非、こちらのEQをご購入の際はお試し下さい!!



Loop&Link2は、基本的に5系統のLoopを持ち、6パターンのプログラムを記憶・呼び出しが出来るスイッチャーです。
今回、ご依頼者様のご希望で「アンプのch.切替えも出来る様に」というご要望にお応えしようと考えましたが、残念ながらLoop5の回路をスイッチ回路とした場合、どうしてもLoop5に接続したエフェクターを外さなければならず。。。

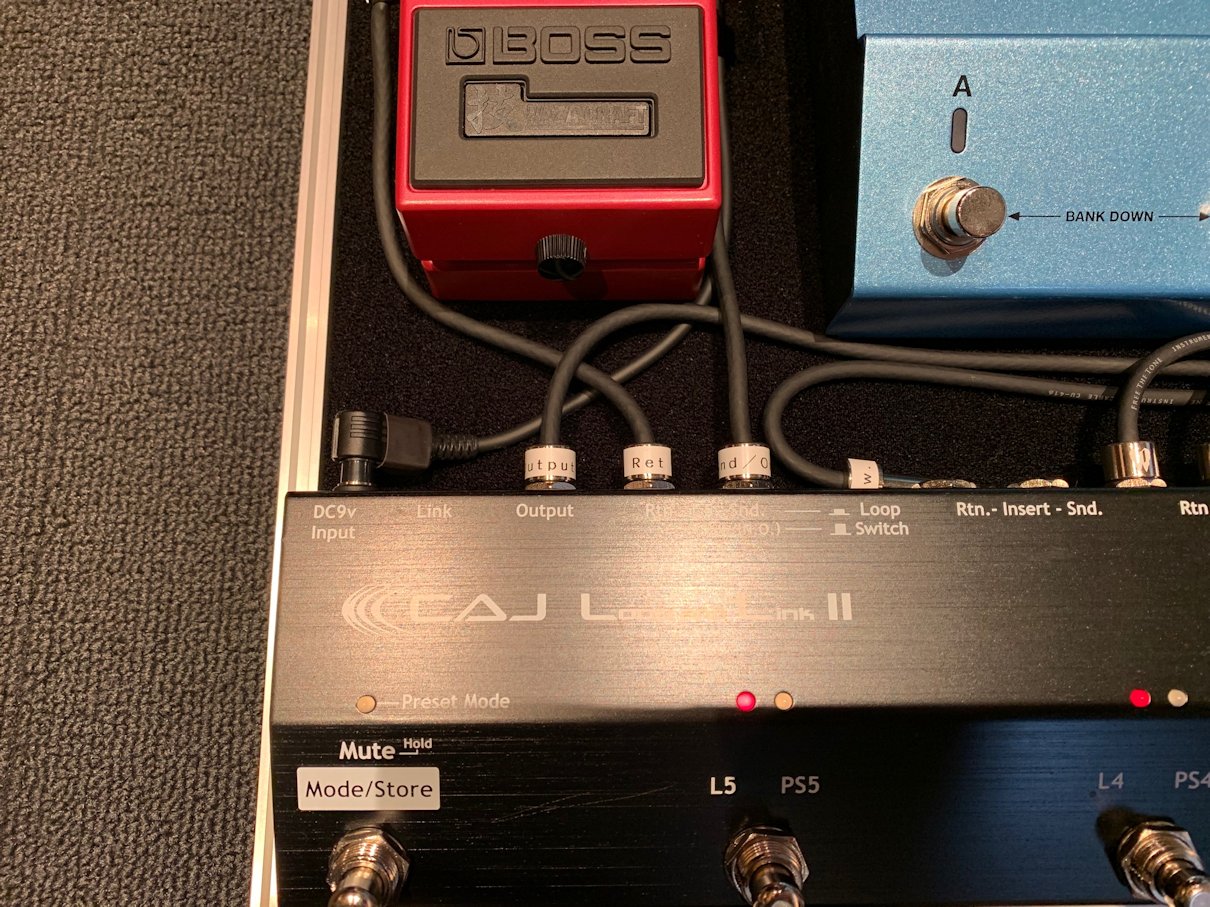

という事で、Loop5をスイッチとして活用する際に結線を簡単に変えられる様にネーミングを貼りつけました。
ケーブル類は、FreeTheToneのSolderlessをセレクトしております。



電源部分はFreeTheTone PT-3Dを使用しました。コンパクトで安定感のあるパワーサプライで、電源のクリアさでは同メーカーPT-1Dより上かもしれません。
一部を除いてDCケーブルは付属品ケーブルを加工して接続してあります
ボード自体が既製品のPULSE EC-05という事で直ぐに制作可能でしたので、こちらのボードは1日で制作完了となりました★
しっかり設置して、動作確認も済ませて短期間でお引渡しする事が出来ました♪

ここからは、神戸様のコメントです。

●ご依頼頂きました経緯・コンセプト

こちらのボードは「外に持ち出してのスタジオワーク用」として組んで頂きました★
持ち運びを考えると極端に重たいのも大変ですが、マルチエフェクターでは得られないサウンドを求めて、今回手持ちのエフェクターと新規でEQなどを設置する事でバランスの取れたボードをお願いしました。
スイッチャー導入により演奏中のシーン切り替えが楽になる様にしました。


●完成後のご感想

出来上がりの完成度に満足しております。
また引き渡し時の操作方法なども分かり易く教えて頂き、直ぐに実践投入出来そうです。

当店をご利用頂きましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
