エフェクト・ボード製作その131

大阪府在住・富永様オーダー品



こちらのお客様は、わざわざ大阪よりご来店頂きボード製作のご依頼を頂きました★今回組込みを希望されているエフェクターをご持参頂きましたので、店頭にて実際にエフェクターを並べて配置と音声ラインの流れを決めました。
この時間、結構楽しいのです♪並べていくとケーブルの流れが想像出来ますし、隣接するエフェクターのプラグ位置などの問題も事前に確認出来ます。
各メーカーそれぞれ独自の形を持っているので、ただ単に並べて配置・・・するとプラグやDC端子の位置などの問題に悩むと思います。
それらの問題を解決するには、並べた時点でケーブルの流れを想像する事と必ずスペースの採寸をする事です。



スペース確保という観点から、最近非常に多くご依頼頂く「Tunerの下にJunction Box設置」。このJunction Boxは一台一台当店にて製作させて頂いておりますので、様々なアレンジも可能です★今回、こちらのBoxはシンプルにIn/OutのみのNon Bufferタイプになります。
Tunerは最早ギタリスト/ベーシストの定番Tuner"t.c.electronic /Polytune2"を採用★
接続しているプラグは"Switchcraft 228"と"CAJ Cable"を使用しています。
当店では、ケーブル自体が柔らかく、また屈折にも強く、音質面でも導電率の高い上質なCAJケーブルを主に使用しておりますが、ご希望があれば指定のケーブルを使う事も可能です。



スイッチャーは"One Control/Crocodile Tail Loop"を採用して、全部で9Loopを使用しております。

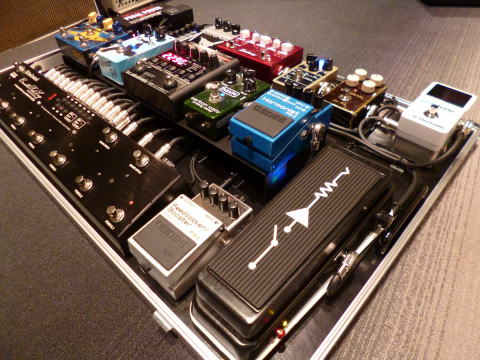

BoardはCAJ System Board 5008を使用し、今回はエフェクターの固定を全てマジックテープ固定にしております。
とは言え、ここまでガッチリ固定しておけばエフェクターが外れたりする事はありません★
また当店製作のボードのトレードマークになりつつあります"床上げ台"もオーダーにて製作しました。
これにより見た目もスッキリ、ケーブルに余計な屈折負荷を掛けない様にしております。



今回、ちょっぴり頑張ったのは、この手前に設置されているMXR/CAE MC404というWah Pedalの固定方法です。
実はこのWahは、裏のアルミパネルの淵にゴム製のステッチが入ってまして、またこれがこのWahのルックスを際立たせております。
部分的に床板を作って固定する事も考えましたが、足で常に動かすペダルですから、それに耐えられない様では固定したとは言えません。
何とかこのルックスそのままに、しかもガッチリ固定出来ないか?と考えて、裏側のステッチ及びゴム足の内側に沿ったオリジナルの床台を製作しました★これにより"面"で固定可能となりますので、よりしっかりと固定出来るようになります♪



そして電源部分です★定番のVoodoo Lab.PedalPower2+を搭載し、そのAC OutletよりTapを引いて専用アダプターを設置しました。
今回エフェクターの数が専用アダプターを使用する物を含めて13台と、、、流石にPP2+でも供給限度がありますので、E.W.S PNS-1を採用し一部のアナログエフェクターはここから供給しました★
ノイズキャンセラー機能も搭載しているので、特にアナログ系のペダルはクリアな音質で使用が出来ます。


ここからは、富永様のコメントです。

●今回当店にボード製作を依頼した経緯・コンセプト
以前は自分でボードを組んでいたのですが、やはり自力で組むとケーブル類の引き回しが雑になり、ゴチャゴチャしたボードになっておりました。
さらにセッティングにも時間がかかっていた為、トラブルも多く困っておりました。

エフェクターがいくつか増えた事もあり、以前からHPで気になっていたドクターミュージック様に依頼させて頂きました。

コンセプトは、このボード1枚で様々なジャンルに対応できるボード。
さらにセッティングの時間を短縮出来るように入出力を1カ所にまとめ、電源もコンセントに1本繋ぐだけでセッティングが完了するボードです。

●感想
まずは見た目の美しさに感動しました!
ケーブル類は全てジャストの長さで制作して頂いたので一切の余分な長さがなく、全てまとめられている上、引き回しも丁寧でスッキリとした印象です。

エフェクターの配置もリアルタイムで操作したいエフェクターなどは2段目に配置し底上げ台の設置をお願いしたのですが、とても操作しやすく、演奏しながらでもディレイのタップテンポの設定や、トレモロのモード切り替えなどスムーズに行う事が出来ました。

ノイズも驚く程少なく、セッティングも素早く行えてまさに自分の理想が全て叶ったボードになりました!

最後に
エフェクターの持ち込みと打ち合わせの為にお店に伺ったのですが、打ち合わせの段階から分かりやすいご説明と親切なご対応に安心しました。
また、制作途中にも詳しい設計図や現在の進行状況をメールで報告して頂けたので安心してお任せする事が出来ました。

ボードが出来上がってから家で使ってみた時に質問が浮かびお電話させていただいたのですが、その時も親切にアドバイスを頂きすぐに解決しました。

ボードを組む際の自分のわがままを全て形にして頂き本当にありがとうございました。
これからも機会があれば是非よろしくお願いいたします!

こちらこそ当店をご利用頂きましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
