エフェクト・ボード製作その117

名古屋市在住・NC様オーダー品

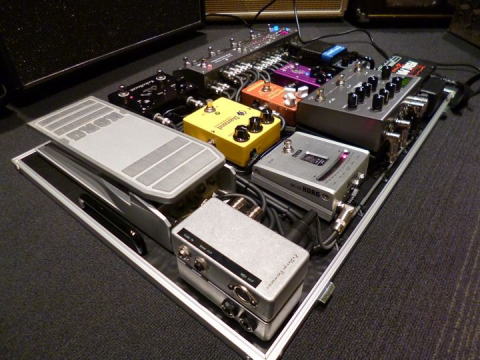

こちらのお客様は、以前他店にて組まれたボードのグレードアップのご依頼です★
ここ最近、様々なMIDI対応のボードタイプ・エフェクターが増えて参りました♪それと同時にMIDI機能を搭載したスイッチャーも発売されており、ラックシステム並のMIDIコントロールが出来る様になりつつあります。

今回、こちらのお客様はStrymon/Timelineを搭載するにあたり、スイッチャーも新規に入れ替える構造となりました。



今までのシステムもMIDI搭載のスイッチャーが設置されていたのですが、これまでのMIDI付きスイッチャーの殆どはある意味簡易的なMIDI機能と限定されており、例えばいくつものch.のMIDI 信号を送信して複数のエフェクターのプログラムNo.を個別に呼び出したり、エフェクターのTapテンポをスイッチャーから送ったり等の機能は搭載していませんでした。
受け取る側のエフェクターも進化を遂げており、Control Change Numberという信号で内部パラメーターを動かしたりする事が出来る物も増えて来ているので、これらを足元で呼び出す為にMIDI機能の豊富なFreeTheTone ARC53Mに載せ換える事にしました★



ARC53Mの特徴はMIDI機能が豊富なだけでは無く、Loop端子とは別にアンプのchannelなどのラッチコントロールを切り替える為のスイッチ端子を3系統搭載しています★
今回こちらのボードの場合、手前に設置されているSuhr/Koko BoostのBoost/Mid BoostのOn/OffをARC53Mでコントロールしています♪
これでいちいち本体側のスイッチを踏んでマニュアルで呼び出す必要が無くなり、ライブなどでのパフォーマンスが向上します。



れ以外のエフェクターは割とシンプルな物となりますが、個々非常にクオリティの高いエフェクターを揃えられています♪
特に黄色の
Diamond/Compressorは、このボードを担当したスタッフが大絶賛していました★
Hi-Fiでありながら、しっかりとしたコンプ感が感じられ、またToneコントロールが調整出来るので柔らかいコンプからパキッとクリスピーなコンプまで作れます。



基本的には、床上げ無しのシステムだったのですが、今回Timelineのみ床上げしてスッキリと配置のし直しを致しました。
電源はPedalPower2+。Timelineの電源はL6端子×2系統をカスケードして500mAまで電流量を上げて接続しております。
ボード自体はFRP製のシステムボードとなりますので、固定はBonding Tapeにてガッチリ固定しました★
全体的にケーブルが綺麗に這わせられているのがメカニカルで、完成度が高いボードに仕上がったと思います。(スタッフ三宅談)

ここからは、NC様のコメントです。

●今回のボード製作に至った経緯、コンセプト
既存のシステムにディレイを導入するつもりでお願いしました。
単にディレイだけに留まらず、既存のスイッチングシステムでは
対応し辛い課題が発生し、スイッチャーも変更
することにしました。

●ご感想
別のお店で構築してもらったシステムがベースだったにも拘わらず、とても親切丁寧に相談にのっていただき、とても感激でした。
完成したシステムも自分の希望に沿った物になり、配線もとても丁寧で使い心地は抜群です。
また、操作説明などもとても親切に教えていただけたので、
実際に使用する際にも全く不安はありませんでした。

別の機会にまたお願いすることになると思いますが、是非よろしくお願い致します。

こちらこそ当店をご利用頂きましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
